Vous avez une pompe de relevage qui nécessite un clapet anti-retour à cause du refoulement d’eau ? Vous vous demandez où installer le clapet anti-retour sur une pompe de relevage ? Ce dispositif, discret, mais essentiel, empêche l’eau de faire demi-tour à l’arrêt de la pompe de relevage. Mal placé, il peut entraîner des dysfonctionnements coûteux.
Des courts cycles, des coups de bélier et des dommages irréversibles peuvent être causés au système sans le clapet anti-retour. Mais alors, où faut-il placer le clapet sur la pompe pour garantir une efficacité optimale ?
À travers cet article, les experts de la plomberie explorent les emplacements idéaux pour installer le clapet anti-retour sur les différents types de pompe de relevage. Que vous soyez professionnel ou bricoleur averti, ces conseils vous aideront à sécuriser une installation et à prolonger la durée de vie de tout équipement.
Ce qu’il faut retenir de cet article
- Le clapet anti-retour doit être installé aussi près que possible de la pompe, généralement entre 15 et 45 cm au-dessus du sol, pour limiter le reflux d’eau ;
- Sur une pompe de surface, il se place à l’extrémité du tuyau d’aspiration, proche de la pompe pour éviter le désamorçage ;
- Sur une pompe immergée, il doit être monté juste après la sortie de la pompe sur le tuyau de refoulement ;
- Pour une pompe de puisard, on l’installe sur le tuyau de refoulement, 20 à 31 cm au-dessus du sol, ou juste sous le coude de sortie.
Pourquoi installer un clapet anti-retour sur une pompe de relevage est-il indispensable ?
Installer un clapet anti-retour sur une pompe de relevage est essentiel pour garantir son bon fonctionnement et la longévité de vos installations de pompage. Ce dispositif empêche le reflux des eaux usées ou chargées qui pourraient entraîner des dysfonctionnements ou des dommages coûteux vers la pompe.
Une pompe de relevage, pendant que le moteur s’arrête, subit une chute de pression dans la conduite de refoulement. Sans un clapet anti-retour, ce reflux peut entraîner plusieurs problèmes, à savoir :
- L’usure prématurée des composants internes, tels que la turbine, l’arbre et les roulements de la pompe ;
- Le coup de bélier, caractérisé par une onde de pression qui peut endommager les tuyauteries et les équipements associés ;
- Les courts cycles, qui sollicitent excessivement le moteur et augmentent ainsi la consommation d’énergie.
De plus, ce dispositif contribue à maintenir une pression constante dans le système, afin d’assurer un fonctionnement optimal de la pompe. Mais le plus important est de bien choisir le type de clapet anti-retour adapté à votre installation. Les clapets à boule, à battant ou à manchette sont, par exemple, les plus couramment utilisés pour les pompes à eaux usées ou chargées. Concrètement, le choix dépend du débit, de la pression et de la nature des effluents.
Enfin, l’installation d’un clapet anti-retour sur une pompe de relevage est indispensable pour assurer la protection de vos installations, réduire les coûts d’entretien et prolonger la durée de vie de vos équipements. Mais il faudra qu’il soit placé au bon emplacement.
Quel est l’emplacement idéal du clapet anti-retour sur une pompe de relevage ?
L’emplacement du clapet anti-retour dépend du type de pompe et de l’application spécifique. En général, il est conseillé de placer le clapet anti-retour aussi près que possible de la pompe, idéalement entre 15 à 45 cm au-dessus du sol. Cette position minimise le volume d’eau susceptible de refluer vers la pompe à la fin de chaque cycle de pompage.
Lire aussi : Le guide détaillé pour dissoudre la graisse dans une pompe de relevage
Placer un clapet anti-retour sur une pompe de surface
Pour les pompes de surface, le clapet anti-retour doit être placé sur le tuyau d’aspiration, plus précisément à l’extrémité du tuyau. Vous devez vous assurer de placer le clapet à proximité immédiate de la pompe pour éviter le désamorçage et garantir une aspiration efficace.
Placer le clapet anti-retour sur une pompe immergée
Sur les pompes immergées, le clapet anti-retour doit être installé sur le tuyau de refoulement et immédiatement après la pompe. Il est crucial de choisir un clapet de type vertical ou toute position, à faible perte de charge et adapté aux conditions spécifiques des installations immergées.
Installer le clapet anti-retour sur une pompe de puisard
Quant aux pompes de puisard, le clapet anti-retour doit être aussi installé sur le tuyau de refoulement avec une distance de 20 cm à 31 cm au-dessus du sol. Cela facilite l’accès pour l’entretien et réduit le risque de reflux d’eau vers la pompe. Sur ce type de pompe, le clapet peut être également placé sous le coude à partir duquel le tuyau vertical passe à l’horizontale vers la zone de refoulement. Cet emplacement du clapet évite les accumulations de débris dans la pompe de relevage.
Toutefois, il faut, lors de l’installation du clapet, veiller à ce que la flèche qui indique le sens du flux soit dirigée vers l’évacuation. Toute autre disposition peut entraîner une perte d’efficacité et des dommages aux équipements. De plus, vous devez laisser un espace suffisant entre le clapet et la pompe pour faciliter l’entretien et les réparations éventuelles.

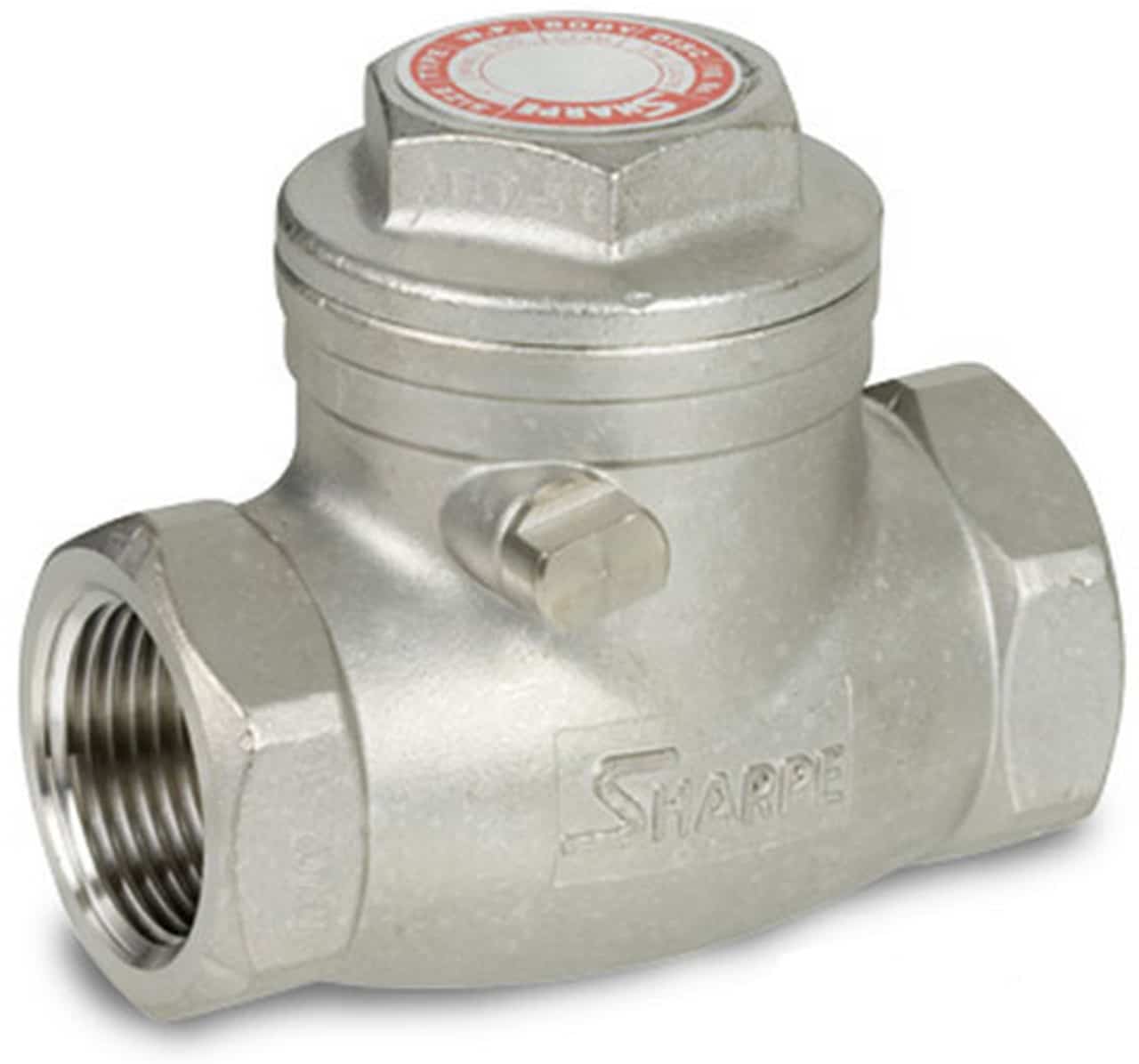

Quelles sont les bonnes pratiques d’installation d’un clapet anti-retour sur une pompe de relevage ?
Vu son importance dans le bon fonctionnement d’un système de pompage, l’installation du clapet anti-retour sur une pompe de relevage doit se faire avec minutie. Comme vous l’auriez remarqué, le clapet doit être placé de façon à respecter le sens de circulation. En clair, la flèche sur le corps du clapet doit être orientée vers l’entrée de la pompe. Ensuite, il faut :
- éviter d’installer le clapet immédiatement après un coude ou une vanne pour éviter les perturbations du flux ;
- installer le clapet dans un endroit accessible pour faciliter la maintenance ;
- prévoir un support pour les clapets de grande taille afin d’éviter que le poids n’endommage la tuyauterie ;
- installer le clapet à l’extérieur de la station de relevage pour ne pas compromettre son efficacité ;
- s’assurer que les raccords soient bien étanches pour éviter les fuites d’air, qui pourraient compromettre l’amorçage de la pompe.
Conclusion
Installer correctement le clapet anti-retour sur une pompe de relevage est crucial pour assurer la sécurité et l’efficacité du système. Il suffit de respecter les bons emplacements mentionnés dans cet article et de choisir le type de clapet adapté à votre application. Si vous avez des doutes ou rencontrez des difficultés à placer idéalement le clapet anti-retour sur une pompe, il est préférable de solliciter l’aide d’un professionnel pour une installation optimale et sécurisée.
